水利驱动自清洗过滤器

简述

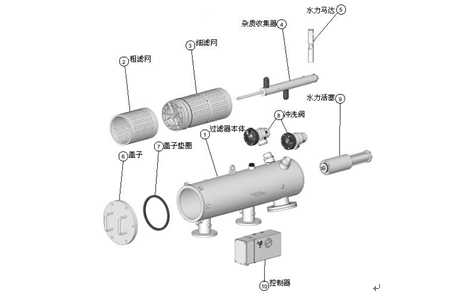

水力驱动自清洗过滤器由主管组件、端盖组件、细滤芯组件、粗滤芯组件、吸污器组件、水力马达、水力缸组件、排污阀、管路控制系统等主要零部件组成。水由入水口进入过滤器,首先经过粗滤芯组件滤掉圈套颗粒的杂质,然后到达细滤网,通过细滤网滤除细小颗粒的杂质后,清水由出水口排出。



在过滤过程中,细滤网的内层杂质逐渐堆积,它的内外两侧就形成了一个压差。当这个压差达到预设值时,将开始自动清洗过程:排污阀打开,主管组件的水力马达室(吸污室)和水力缸释放压力并将水排出;水力马达电脑及吸污管内的压力大幅下降,,由于负压作用,通过及嘴吸取细滤网内壁的污物,由水力马达流入水力马达室,由排污阀排出,形成一个吸污过程。当水流经水力马达时,带动吸污管进行旋转,由水力缸液压活塞带动吸污管作轴向运动,吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭,增加的水压会合水力缸活塞回到其初始位置,过滤器开始准备下一个冲洗周期。在清洗过程中,过滤机正常的过滤工作不间断。



性能特点

1、水力驱动,吮吸式清洗,好低入水压力要求为0.2Mpa;

2、二级过滤,精密过滤前设粗滤,过滤精度高;

3、压差控制、时间控制、手动控制清洗,满足水质波动需要;

4、电控箱与主机可分体设计,实用方便;



技术参数

1、流量范围: 40~2400 m3/h

2、过滤精度: 10~200 μ m

3、工作压力: 0.1~1.0 Mpa

4、压力损失: ≤0.016 Mpa

5、排污阀口径: DN50 mm

6、排污时间: 20~60 S

7、排污耗水量: <1%

8、适用温度: ≤65 ℃

9、电源: 直流 12V

10、控制界面: 旋钮、开关

11、滤网类型: 金属密纹编织网

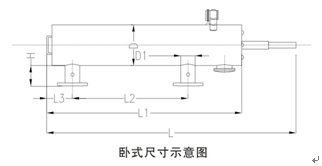

尺寸示意图



立式(微型)尺寸表

型号

管径mm

Hmm

Lmm

H1mm

H2mm

SR-15-L

50

640

267

270

120

SR -35-L

80

840

260

426

166

SR -60-L

100

840

260

426

166



卧式尺寸表



型号

管径mm

Dmm

D1mm

Hmm

Lmm

L1mm

L2mm

L3mm

SR -40-W

80

300

76

150

1840

1440

654

150

SR -80-W

100

300

108

150

1840

1440

654

150

SR -150-W

150

350

159

150

2410

2010

1000

240

SR -300-W

200

350

219

150

2410

2010

1000

240

SR -400-W

250

400

245

150

2490

2090

1045

275

SR -600-W

300

508

325

150

2490

2090

1045

275

SR -800-W

350

508

377

150

2860

2460

1263

360

SR -1000-W

400

550

426

150

2860

2490

1278

375



型号说明:(型号代称)-40(流量t/h)-W(卧式)/L(立式)
