霜刃立式刷式自清洗过滤器安装与工作流程
HSRDSL系列 |
好高流量达7200m3/h,32000美制加仑/分钟。
过滤精度从800微米-10微米。
过滤面积从10000cm2-60000 cm2,1550-9300 in2
HSRDSL系列为全自动自清洗型过滤器,通过一台电力马达驱动清洗机构,对于不同的使用场合可配备500微米-10微米的滤网,8”-36”的口径。

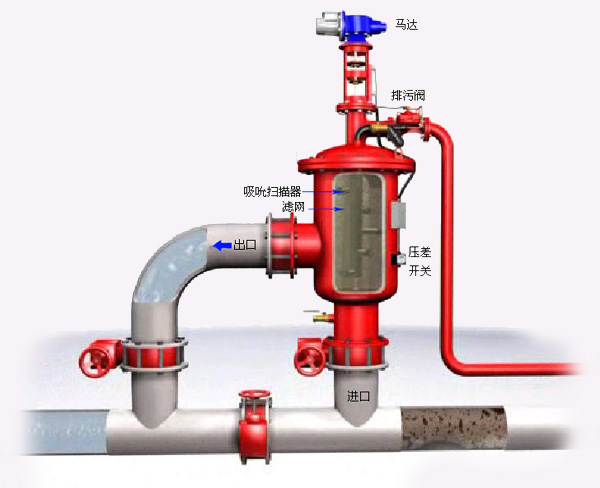

过滤过程:
脏水从过滤器进口进入,然后从里向外通过细滤网,此时比网孔粗的杂质被拦截下来并积累在滤网的内表面形成滤饼,这些滤饼同时能够捕捉水中的一些更细小的杂质。
污水在排污时通过另一个法兰排污口排出,压差开关持续地检测滤网内外的压差,当达到预设值时将传递一个开关信号到控制箱启动一次清洗循环。
自清洗过程:
过滤器的清洗机构是一个不锈钢316L材质的作螺旋式上下运动的吸吮扫描器,它是空心结构,在它的轴线上按一定距离垂直均匀分布着若干个吸吮口,吸吮扫描器内部与一个3”排污阀相通,在排污阀打开时,过滤器内部水压与外部大气之间形成的压差使每个吸嘴产生强劲吸力,在每个吸吮口,水流从滤网外向内反向高速流出将杂质冲下来进入扫描器并通过排污阀排出,吸吮口处的高速反向水流足以将滤网上的顽固杂质吸走。吸吮扫描器由一个连有丝杆装置的双向电力马达驱动,按照固定的转速作螺旋式的运动,这样多个吸嘴就能吸遍整个滤网内表面,这个过程大约需要35-144秒钟。
在整个反清洗过程中,系统不断流。
过滤器的整个运行与控制由控制箱内的一台程序控制器(PLC)来完成。
过滤器的整个运行与控制由控制箱内的一台程序控制器(PLC)来完成。
