叠片过滤器

叠片过滤器详细描述:

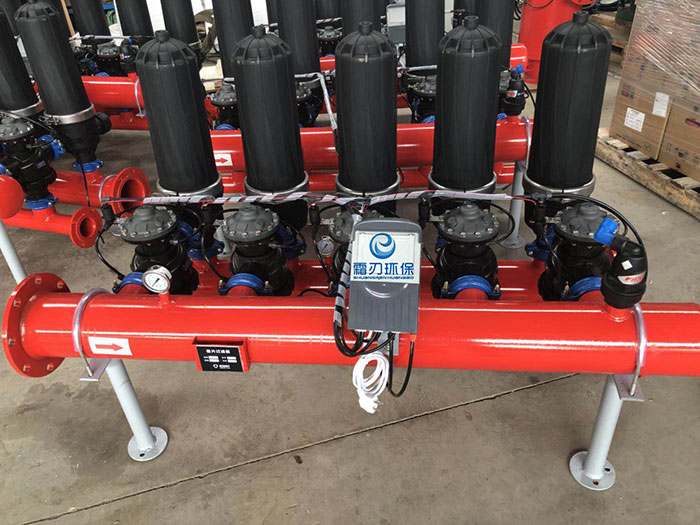

产品名称:叠片式过滤器 生产厂家:杭州霜刃环保设备有限公司

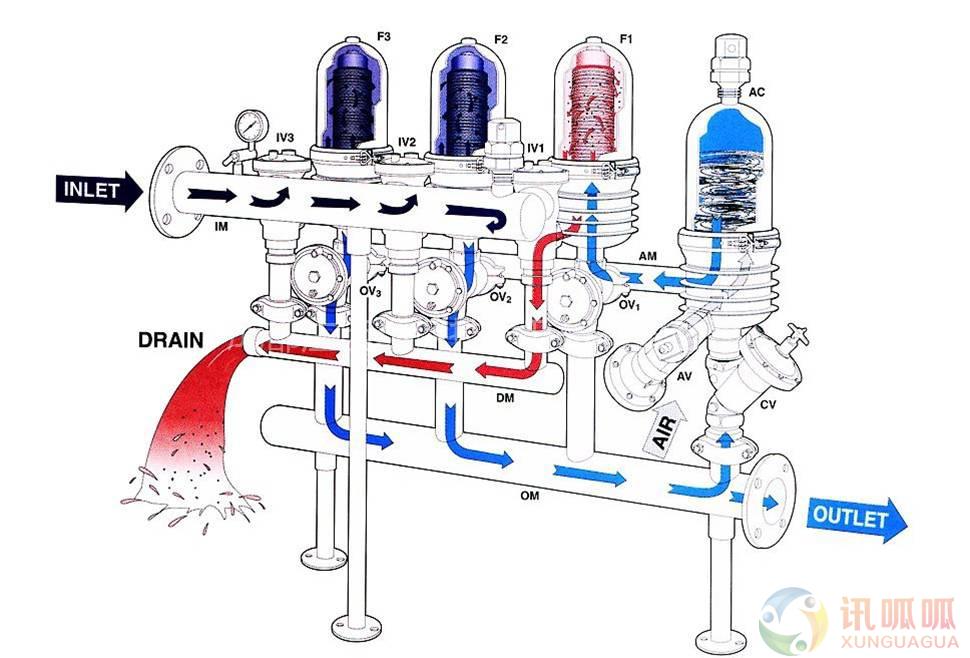

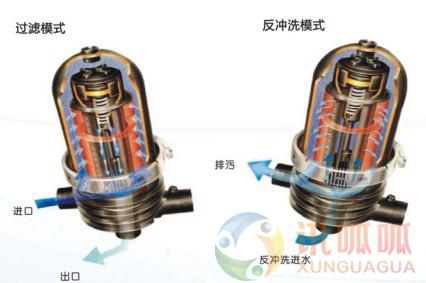

杭州霜刃环保设备有限公司生产的盘式过滤芯是由一组两面带沟槽的盘片组成,沟槽棱边形成的交叉点可以把水中悬浮物及固体物截留,由于同时具有了表面拦截和深度凝聚的作用,大大提高了过滤效果。如下图展示的是叠片过滤器在过滤和反洗模式中的工作状态


霜刃叠片过滤器具有高效反洗、全自动连续运行、自耗水低、占地面积小、运行可靠的特点,过滤器系统的反洗过程

轮流交替进行,工作、反洗状态之间自动切换,可确保连续出水,系统压损小,因此盘式过滤器的技术优势十分明显。
利用了来水压力压紧盘片组,这样使得反洗的压力要求大大降低;可以根际来水的压力自动调节盘片组。独特的膜片
设计,保证了滤芯在过滤时的好大出水量,同时反洗时起到很好的开启功能;抛弃了常用的塑料骨架设计,过滤单元
采用不锈钢骨架,过滤单元不锈钢骨架使反冲洗时叠片更加灵活旋转,摩擦率更低;分体组装式的滤芯不锈钢骨架,
可以根据设计要求灵活调整滤芯高度,达到调整过滤面积的作用,满足不同的系统配套要求;每个过滤单元均配有过

滤自动进排气装置,在避免水锤破坏的同时还可以提高了滤芯反洗效果。

过滤器工作原理
工作状态
来水从侧部的进水口沿切线进入过滤单元,腔内来水压力由导流
管驱动外壳上部的隔膜片装置,并带动隔膜片下压盘片组,盘片组被
压紧形成致密过滤芯,水中杂质被滤芯拦截后,出水经由滤芯中心部

位的逆止阀至下部的出水口。

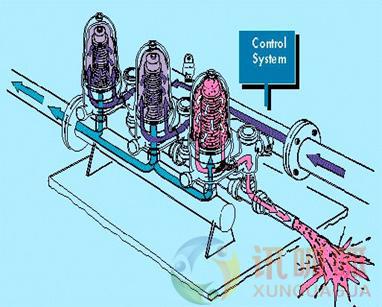

反洗状态

过滤单元反洗时,侧部进水口成为排水口,隔膜装置也就失去先前的下压力,此时反洗来水从下部的出水口进入,由于逆止阀的作用,反洗水只能经由四根带有喷嘴的不锈钢导管向上顶开滤芯活塞压盖和隔膜装置,松开盘片组,同时沿切线喷射出,使盘片旋转,盘上截留的固体物被冲洗除去。反洗时,上部的自动进排气阀会自动打开,空气可以进入腔体内,有助于提高喷射清洗效果。


设计选型

原水水质分类优良水质:城市自来水,从稳定的含水层抽取的井水;
一般水质:循环冷却水,经沉淀处理过的地面水,经过有效沉积完全生物处理过的排水;
较差水质:从水质很差的含水层抽取的地下水,经过有效沉淀,但未经或经很少的生物处理的排水,

有微生物大量繁殖的地面水;很差水质:从很脏或富含铁锰的井中抽取的井水,受洪水影响且未经过沉淀的地面水,未经沉淀及生物处理的排水.过滤精度选择选择过滤器过滤精度即盘片,对保证盘式过滤器在整个水处理系统发挥应用的作用有着重要意义,只有选择合理正确才能满足后续的水质要求。下表为在常见的集中过滤用途时,推荐选择的过滤精度。原水水质及要求过滤后达到的精度以及每小时产水量是选择我们过滤系统的依据。独特的膜片设计替代原来的弹簧设计,使反冲洗实现零压力

选择过滤器过滤精度即盘片,对保证盘式过滤器在整个水系统发挥应用的作用有着重要意义,只有选择合理正确才能满足后续的水质要求。下表为在常见的集中过滤用途时,推荐选择的过滤精度。
滴灌叠片过滤器说明过滤系统的应用
选择过滤精度
优质供水预处理
20μ
生活饮用水预处理、各种生产工艺用水、喷嘴保护
50μ
循环水过渡、给水处理预过滤
100μ
中水处理、废水处理
200μ

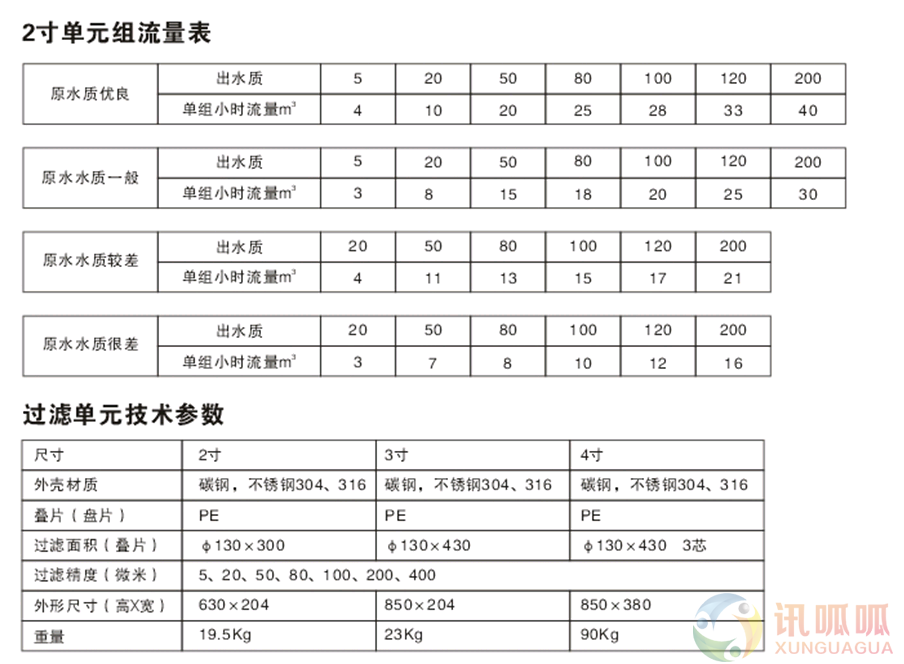

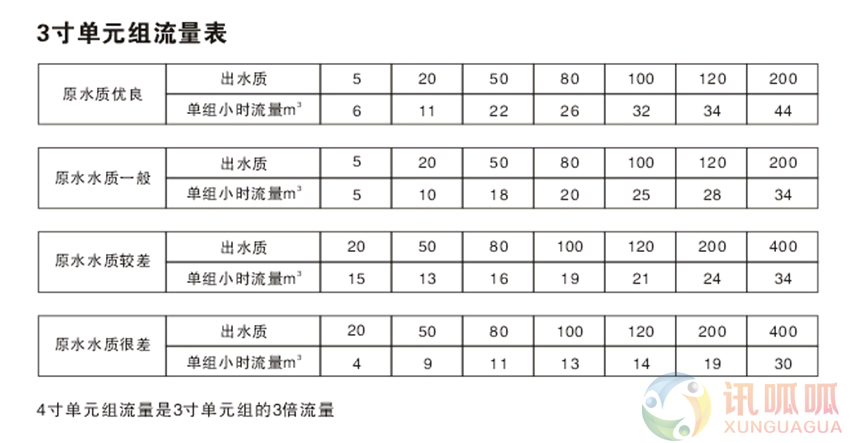

原水水质及要求过滤后达到的精度以及每小时产水量是选择我们过滤系统的依据。


结构与工作原理
全自动反冲式过滤器主要有优质碳钢筒体,特殊结构的不锈钢契形滤网,蝶阀及排污装置所组成。当过滤器工作时,蝶阀处于开启状态,水流由入口进入过滤器,经过滤网过滤到出口。当过滤器需要排污时,关闭蝶阀,打开排污阀,水流经滤网前半段过滤,部分水流有出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作,无需停机。
应用领域
1.生活用水、生产工艺给水过滤。
2.超滤、反渗透、软化、离子交换等预处理。
3.海珍品育苗用海水净化,工厂化海水及淡水养殖用水过滤。
4.油田回注水过滤。
5.循环冷却水过滤。
6.中水回用、废水深度处理过滤。
7.钢铁、石油、化工、造纸、汽车、食品、冶金等行业循环水过滤。
8.地下水、地表水除浊净化。
9.中央空调、锅炉回水过滤。
10.对水质有一定要求的设备给水过滤。
11.泳池、景观水质净化。

12.市政、绿地喷洒、浇灌、农业喷灌、滴灌用过滤。

技术特点
1.过滤精度高,出水水质稳定。
2.通过自身的检索和应变功能,实现自动反冲洗,可应对不稳定的水质波动,无需人工干预。
3.控制系统反应灵敏,运行精确,具有压差和时间双重设定功能,可以根据不同水源和过滤精度灵活调整反洗压差或时间设定值。
4.清洗高效、彻底,滤网可完全恢复初始状态,因而可终身使用,无需更换。
5.反冲洗的同时不中断正常产水,连续运行,稳定可靠。
6.反冲洗历时短,反洗水耗仅为正常产水量的0.001-0.002%,省水、省电、节约能源。
7.结构设计紧凑合理,占地面积小,安装移动灵活方便。
8.设备易损件少,无耗材,运行维护费用低,操作管理简单。
9.应用领域广,可适用不同原水水质和用水要求。
技术参数
※工作压力:≤1.0MPa
※工作温度:≤100℃
※压损:≤0.015MPa
※过滤精度:d=1.0mm

其他:工作压力、过滤精度及规格尺寸可按用户要求特殊制造,法兰连接尺寸按GB-9119.8-88。

安装与使用

全自动反冲式过滤器宜水平或垂直安装,当垂直安装时,水流方向应该是自上而下,安装时应注意外壳上箭头方向必须与水流一致,正常运行时,蝶阀处于开启状态,当需要排污时,关闭蝶阀,打开排污阀直至排出水质变清为止。关闭排污阀,开启蝶阀,即完成排污过程,设备进入正常运行状态。
